الصلب - شعاع مركب ملموس

يبلغ طول المسار الكلي 44.552 كيلومترًا ، مصممًا كـ اثنين - ستة- ممر سريع مع حد سرعة 120 كم/ساعة.

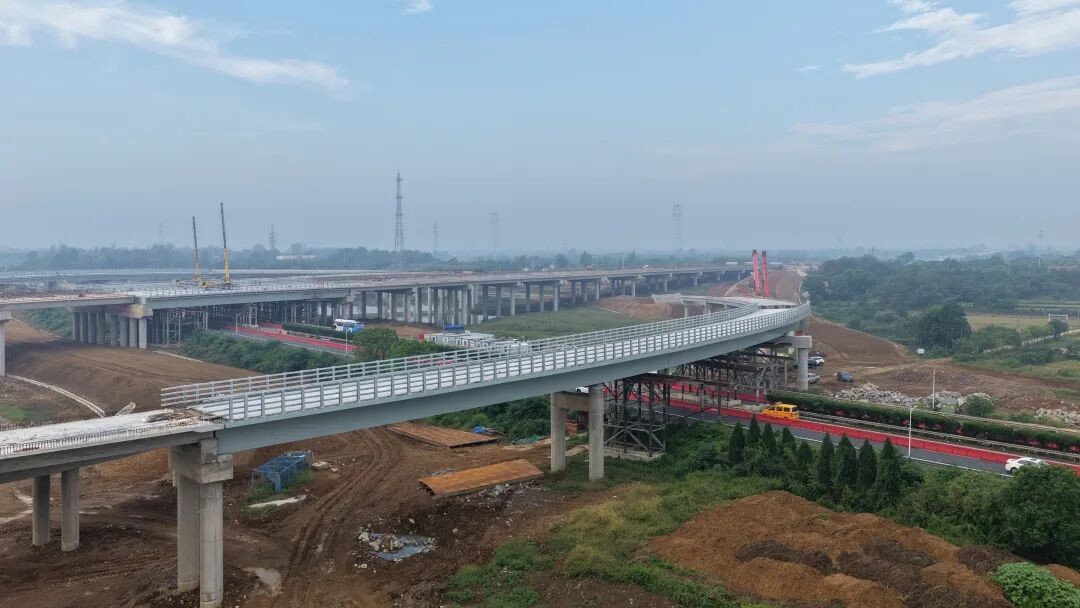

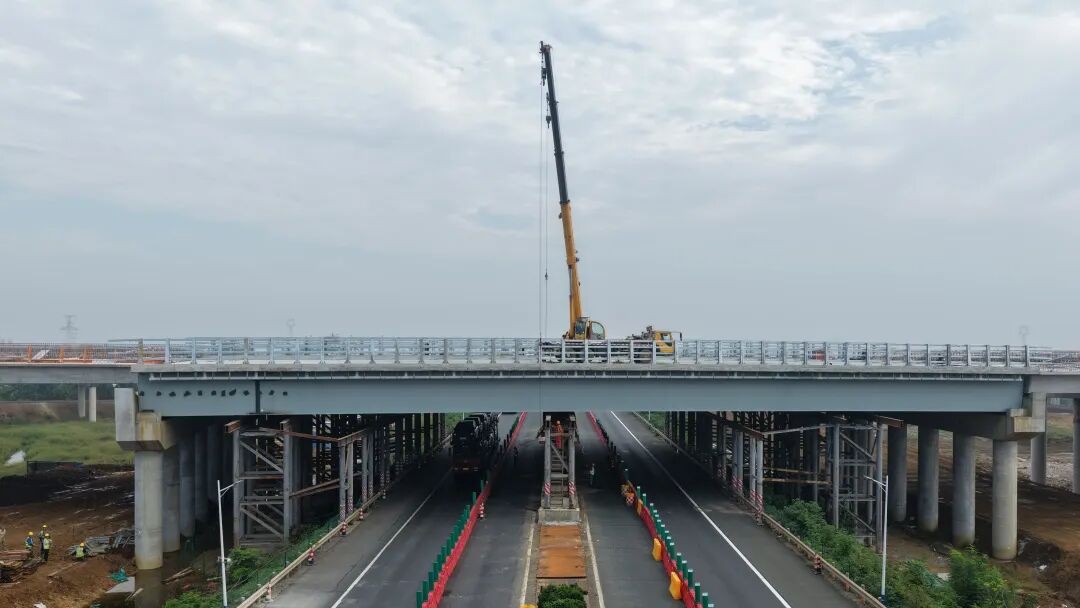

يعد Interchange Wulipu Hub تقاطعًا مهمًا يربط هذا المشروع مع Erguang Expressway (G55). يتطلب هذا التبادل العبور عبر طريق Erguang Expressway التشغيلي ، والذي يبلغ سرعة تصميم 100 كم/ساعة. يجب تنفيذ البناء دون مقاطعة حركة المرور ، مطالبة بدقة عالية للغاية أثناء الرفع والتركيب.

الصلب - شعاع مركب ملموسهو مكون هيكلي يدمج الألواح الخرسانية وعوارض الصلب في نظام حمل موحد - من خلال موصلات القص. إنه يزيد من استخدام خصائص المواد عن طريق الاستفادة من قوة الشد من الصلب وقوة الضغط للخرسانة ، مما يشكل آلية تآزرية فعالة.

الميزات الرئيسية:

·نقل الحمل العقلاني: يقاوم الخرسانة الضغط بينما يحمل الصلب توترًا ، مما يؤدي إلى تحسين أداء المواد

·التكلفة - الفعالية: يحفظ 20 ٪ -40 ٪ من الصلب مقارنة بهياكل الفولاذ النقي

·كفاءة البناء: تعمل عوارض الصلب كهياكل دعم أثناء البناء ، مما يقلل من متطلبات الصياغة

·قابلية تطبيق واسعة: مناسبة للجسور ، طويلة - المباني الممتدة والنباتات الصناعية وغيرها من الحقول

التكوين النموذجي:

·شعاع الصلب: H -

·لوح ملموس: يلقي - في - مكان أو خرسانة مسبقة

·الموصلات: ترصيع برئاسة كمكونات القص الأولية

·يجمع هذا النظام الهيكلي بين سرعة البناء السريعة للهياكل الفولاذية والتصلب العالي للهياكل الخرسانية ، مما يجعله أحد التقنيات الرئيسية في بناء الهندسة الحديثة.

1. لماذا اختر شعاعًا مركبًا على شعاع فولاذي نقي أو شعاع خرساني ملموس (RC)؟

المزايا الرئيسية هي التكلفة - الفعالية (يحفظ الصلب) ، وارتفاع صلابة (تشوه أقل) ، وسعة الحمل العالية ، والعمق الهيكلي المنخفض. إنه أكثر اقتصادا وأكثر صلابة من عوارض الصلب النقي. وأخف وزنا ، أسرع للبناء ، ويسمح بامتدادات أطول مقارنة مع عوارض RC.

2. هل ستضع لوح الخرسانة في صدع شعاع مركب؟ كيف يتم التحكم فيها؟

الخرسانة عرضة للتكسير بسبب التغيرات المتدلية ودرجة الحرارة. في الحزم المركبة ، يتم التحكم في التكسير بشكل أساسي عن طريق إضافة شبكة التعزيز داخل البلاطة. هذا التعزيز ليس للتحميل الأساسي - المحمل ولكن للتحكم في عرض الكراك والتوزيع.

3. مقابل الجسور الجسدية (مثل مشروعك المذكور) ، ما هو أكبر تحدٍ للبناء؟

التحدي الأكبر هو إقامة الحزم بأمان ودقيق دون مقاطعة حركة المرور أدناه. يتطلب ذلك عادةً تقنيات التثبيت المسبق وتقنيات الرفع السريع (على سبيل المثال ، الإطلاق التزايدي أو استخدام الرافعات الكبيرة أثناء الليل - time Windows) ، وتتطلب تخطيطًا كبيرًا للغاية للبناء وتخطيط البناء.
